 probleme tambour roue arriere

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
seraph



Messages : 80
Date d'inscription : 26/07/2010
Localisation : Belgique

MessageSujet: probleme tambour roue arriere   Sam 31 Déc 2011, 19:03

Bonjour a tous,

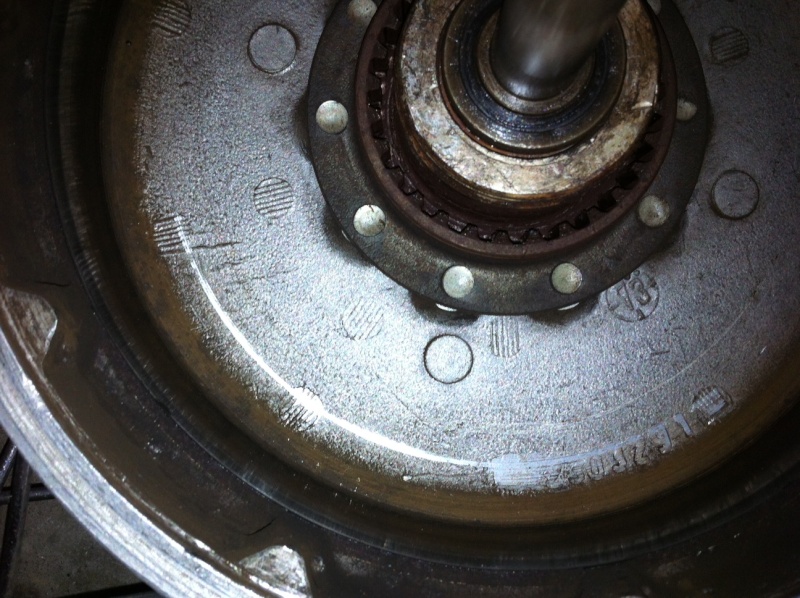

J'ai un grincement au niveau de la roue arriere et voila le résultat après démontage...

Si qq'un a une idée...je suis preneur car bizarremement je n'ai pas l'impression d'avoir du jeu au niveau du roulement...

pour moi le frottement vient du tambour du bas... il y'avait des poussières d'alu...

merci de votr aide.

Séraph

Bonnes fetes à tous



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
martial41



Messages : 1358
Date d'inscription : 16/07/2011
Age : 49
Localisation : Loir et Cher

MessageSujet: Re: probleme tambour roue arriere   Sam 31 Déc 2011, 19:44

Pas facile de répondre sans voir de près.

Est-ce que cela le faisait avant ?
Il se peut qu'une saleté se soit coincée et après un bon nettoyage tout rentre dans l'ordre.
Si cela est survenue au moment du changement des garnitures, vérifier la largeur de celles-ci (30 mm). un petit coup de lime peut rectifier l'excédent.
Tu peux aussi vérifier tes cames de garnitures, si elles ont trop de jeu, les garnitures vont au fond du tambour.

Si cela peut t'aider.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
seraph



Messages : 80
Date d'inscription : 26/07/2010
Localisation : Belgique

MessageSujet: Re: probleme tambour roue arriere   Sam 31 Déc 2011, 19:47

martial41 a écrit:
Pas facile de répondre sans voir de près.

Est-ce que cela le faisait avant ?
Il se peut qu'une saleté se soit coincée et après un bon nettoyage tout rentre dans l'ordre.
Si cela est survenue au moment du changement des garnitures, vérifier la largeur de celles-ci (30 mm). un petit coup de lime peut rectifier l'excédent.
Tu peux aussi vérifier tes cames de garnitures, si elles ont trop de jeu, les garnitures vont au fond du tambour.

Si cela peut t'aider.

en fait le problème est survenu d'un coup... je n'ai pas changé mes garnitures..

je vais verifier la largeur mais cela reste bizarre car que d'un coté de la jante et non les deux...

par contre c'est quoi les cames???
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
martial41



Messages : 1358
Date d'inscription : 16/07/2011
Age : 49
Localisation : Loir et Cher

MessageSujet: Re: probleme tambour roue arriere   Sam 31 Déc 2011, 20:38


Tiens pour info, voici les cames.

Si cela ne le faisait pas avant, nettoies tout et remontes juste pour voir si le problème persiste.
Tiens nous au courant.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manu49



Messages : 22
Date d'inscription : 27/11/2011
Localisation : maine et loire

MessageSujet: Re: probleme tambour roue arriere   Dim 01 Jan 2012, 11:37

salut,
ça le fait en permanence ou juste au freinage ?
la "rondelle"sur la droite de la photo semble tordue, peut être que ça te met la garniture en biais au freinage ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
seraph



Messages : 80
Date d'inscription : 26/07/2010
Localisation : Belgique

MessageSujet: Re: probleme tambour roue arriere   Dim 01 Jan 2012, 17:30

bonjour a tous et bonne ANNEE

alors pour résumer...

lors du démontage j'ai pu constater de la poussière d'alu sur le tambour....



par contre j'ai plein de questions:

1) c'est quoi la rondelle qui a l'air tordu?
2) comment est ce que je démonte les freins... jamais fait et aucune idee...

merci à tous de vos réponses

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
martial41



Messages : 1358
Date d'inscription : 16/07/2011
Age : 49
Localisation : Loir et Cher

MessageSujet: Re: probleme tambour roue arriere   Dim 01 Jan 2012, 19:07

La rondelle dont parle Manu49 est située sur la came que j'ai marquée par un ovale.

Pour démonter tes garnitures, tu dévisses la tige de commande de frein avec l'écrou papillon, cela décomprime les ressorts et ensuite tu enlèves les ressorts de garnitures.
Si tu les enlèves, remonte ta roue comme ça pour voir si c'est bien tes garnitures qui provoquent le bruit de frotement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pockaman



Messages : 465
Date d'inscription : 02/01/2010
Age : 33
Localisation : Bords de Loire 44-49

MessageSujet: Re: probleme tambour roue arriere   Dim 01 Jan 2012, 19:48

Je viens de regarder des photos que j'avais de la roue avant que la moto ne soit à toi... Rolling Eyes
Celle-ci a déjà les traces de frottement, donc à mon avis ce n'est pas de ce côté-là qu'il faut chercher pour ton bruit.

Par contre, ce qui arrive de temps en temps sur ces moyeux (déjà vu plusieurs fois...) :
Des roulements montés avec trop de précontrainte (entretoise de calage trop petite) font que lorsque tu roules, le moyeu de la roue chauffe. L'alu se dilate, et un des roulements (en général le gauche) patine dans son logement. La cage externe du roulement tourne avec la cage interne, les rouleaux du roulement ne tournant pas. Et ça fait du bruit, tout en abîmant le moyeu. Une fois que c'est fait, même si de nouveaux roulements sont montés, le problème ne disparaît pas puisque le logement dans le moyeu est agrandi. Il faut donc coller la cage extérieure du roulement avec du scelle-roulement, ou si il y a vraiment trop de jeu (je ne pense pas que ce soit ton cas puisque tu dis que la roue arrière n'a pas de jeu) intercaler du clinquant entre le roulement et le moyeu.

Pour voir si c'est ça :
Démonte la roue, et défait les cinq vis côté flasque chromée. Vire la flasque et le support de cache poussière, mais garde l'entretoise. Tu peux voir le roulement gauche. Remonte la roue sur la moto, sans oublier de remettre l'entretoise entre le roulement et l'axe. Serre l'axe comme si tu allais rouler. Ta roue est donc remontée, mais le roulement est toujours visible.
Fais tourner la roue à la main. Si les rouleaux du roulement ne tournent pas et que la cage extérieure qui ne tourne pas avec la roue, c'est ça.
Le mieux, c'est de faire ce test juste après avoir roulé, avec le moyeu bien chaud... Ou de rouler comme ça, pas trop longtemps quand même, histoire de voir si ça change quelque chose... Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
seraph



Messages : 80
Date d'inscription : 26/07/2010
Localisation : Belgique

MessageSujet: Re: probleme tambour roue arriere   Lun 09 Jan 2012, 08:32

pockaman a écrit:
Je viens de regarder des photos que j'avais de la roue avant que la moto ne soit à toi... Rolling Eyes
Celle-ci a déjà les traces de frottement, donc à mon avis ce n'est pas de ce côté-là qu'il faut chercher pour ton bruit.

Par contre, ce qui arrive de temps en temps sur ces moyeux (déjà vu plusieurs fois...) :
Des roulements montés avec trop de précontrainte (entretoise de calage trop petite) font que lorsque tu roules, le moyeu de la roue chauffe. L'alu se dilate, et un des roulements (en général le gauche) patine dans son logement. La cage externe du roulement tourne avec la cage interne, les rouleaux du roulement ne tournant pas. Et ça fait du bruit, tout en abîmant le moyeu. Une fois que c'est fait, même si de nouveaux roulements sont montés, le problème ne disparaît pas puisque le logement dans le moyeu est agrandi. Il faut donc coller la cage extérieure du roulement avec du scelle-roulement, ou si il y a vraiment trop de jeu (je ne pense pas que ce soit ton cas puisque tu dis que la roue arrière n'a pas de jeu) intercaler du clinquant entre le roulement et le moyeu.

Pour voir si c'est ça :
Démonte la roue, et défait les cinq vis côté flasque chromée. Vire la flasque et le support de cache poussière, mais garde l'entretoise. Tu peux voir le roulement gauche. Remonte la roue sur la moto, sans oublier de remettre l'entretoise entre le roulement et l'axe. Serre l'axe comme si tu allais rouler. Ta roue est donc remontée, mais le roulement est toujours visible.
Fais tourner la roue à la main. Si les rouleaux du roulement ne tournent pas et que la cage extérieure qui ne tourne pas avec la roue, c'est ça.
Le mieux, c'est de faire ce test juste après avoir roulé, avec le moyeu bien chaud... Ou de rouler comme ça, pas trop longtemps quand même, histoire de voir si ça change quelque chose... Wink



Salut tt le monde,

Ok ca a l'air bon...

Il semblerait que ce ne soit qu'un manque de graissage sur un des roulements...
Suite au graissage, je suis allé me balader pendant 20 minutes et ps un bruit bref cela a l'air bon.

En tout cas merci à tous pour les idées et conseils... (merci à toi pocka pour la vérif...))

A bientot,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bmwild



Messages : 24
Date d'inscription : 05/08/2011
Age : 37
Localisation : Gonfaron

MessageSujet: Re: probleme tambour roue arriere   Dim 29 Jan 2012, 12:54

Salut sunny

A surveiller quand même l'usure inférieur dans ton moyeu , peut être flirt tu actuellement de trop près avec tes mâchoires de frein.

La ptite bague extérieure qui sert d'entraxe entre ton moyeu et la flasque, est trop fine , usée ou inexistante.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.fabriceatelieretcreation.fr
bmwild



Messages : 24
Date d'inscription : 05/08/2011
Age : 37
Localisation : Gonfaron

MessageSujet: Re: probleme tambour roue arriere   Dim 29 Jan 2012, 13:17

En serrant l'axe de ta roue arrière (si tu a la possibilité de respecter les couples de serrages , ce serait l'idéal) , ta roue doit tourner librement sans point dur ni jeu...

elle force un ptit peu : - La bague d'entraxe qui prend appuie entre les 2 roulements sur leur bague intérieure est trop courte ou usée: tu trouve chez BMW par exemple différentes longueurs de bague d'entraxe au centième près afin d'affiner et/ou compenser l'usure de tes roulements.

ta roue a un tout ptit peu de jeu : - les roulements sont un peu usés ou bien cette fameuse bague trop longue, tu peux donc compenser (pour ne pas remplacer tes roulements tout de suite ), avec une bague plus courte ...



Il arrive que le jour ou tu y mets des roulements neufs, ta roue tourne difficilement, tu devras donc remplacer cette fameuse bague d'entraxe par une autre plus longue (de quelques centièmes ).
Wink
